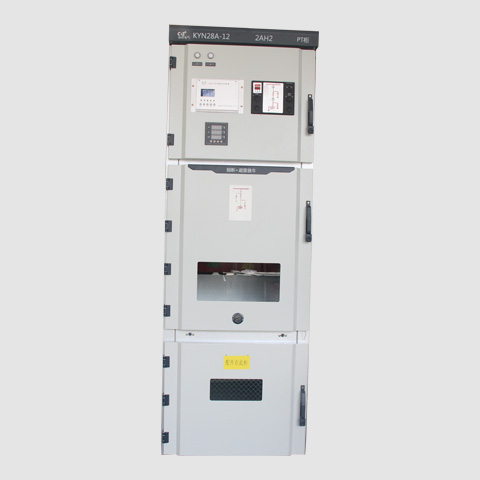

KYN28A-12（GZS1）户内交流金属铠装移开式开关设备
2021/3/4
▎产品概述
KYN28A-12（GZS1）户内交流金属铠装移开式开关设备 （以下简称开关设备），系3.6~12KV三相交流50HZ单母线及单母线分段系统的成套配电装置。主要用于发电厂、工矿企业配电、 电力系统二次变电所的输配电以及大型高压电动机起动设备等，实行控制、保护、测量之用。
本开关柜符合IEC298、GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、 防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，可配用国产的VS1真空断路器，也可配用ABB公司的VD4真空断路器，是一种性能优越的配电装置。
▎使用条件
环境温度：-10℃-+40℃
海拔高度不超过1000米
日平均温度不超过35℃
日平均相对环境湿度不超过95%
月平均相对环境湿度不超过90%
水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所，严酷条件下严酷度设计满足1类要求
注：超出上述正常使用条件时，用户可与制造厂协商确定。
▎技术参数
1.开关设备技术参数
|
项目 |
单位 |
数值 |
|
额定电压 |
kV |
3.6,7.2,12 |
|
1min工作耐压 |
kV |
42 |
|
雷电冲击耐压 |
kV |
75 |
|
额定频率 |
Hz |
50 |
|
主母线额定电流 |
A |
630-3150 |
|
分支母线额定电流 |
A |
630-3150 |
|
热稳定电流（4s） |
kA |
16,20,25,31.5,40,50 |
|
额定峰值耐受电流 |
kA |
40,50,63,80,100,125 |
|
防护等级 |
|
外壳IP4X，隔间和断路器隔门打开IP2X |
|
项目 |
单位 |
数值 |
|
额定电压 |
kV |
3.6,7.2,12 |
|
1min工作耐压 |
kV |
42 |
|
雷电冲击耐压 |
kV |
75 |
|
额定电流 |
A |
630-3150 |
|
额定短路开断电流 |
kA |
16,20,25,31.5,40,50 |
|
额定短路关合电流（峰值） |
kA |
40,50,63,80,100,125 |
|
额定频率 |
Hz |
50 |
|
额定短时耐受电流 |
kA |
16,20,25,31.5,40,50 |
|
额定短路持续时间 |
s |
4 |
|
额定峰值耐受电流 |
kA |
40,50,63,80,100,125 |
|
机械寿命 |
次 |
10000 |
|
额定操作顺序 |
|
0-03.s-C0-180s-C0 |
|
断路器合闸时间 |
ms |
≤100 |
|
断路器分闸时间 |
ms |
≤50 |
|
燃弧时间 |
ms |
≤20 |
