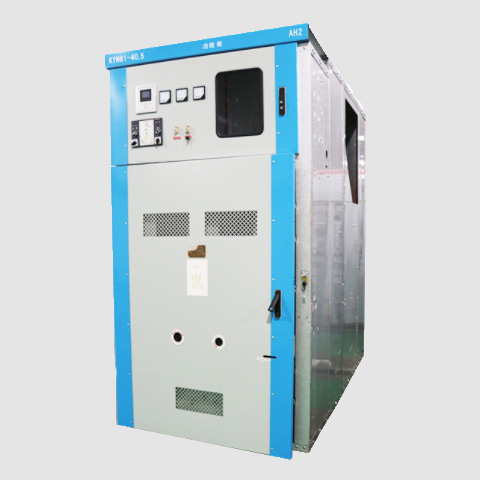

KYN61-40.5户内交流金属铠装移开式开关设备

2021/3/4

▎产品概述
　　开关柜有两种结构形式，一种用于常规变电站，另一种小型化的开关拒，适用于箱式开关站及安装位置狭窄、受场地及其直条件限制的常规型变电站，外形及安装尺寸见参数表。
　　开关柜符合GB3906及IEC-298标准的要求。具有“五防”闭锁功能，并具有对电路进行控制、保护和监测等功能。
　　本产品主开关采用较新型的ZN85-40.5真空断路器，具有使用寿命长、分断能力高、外壳防护等级高、绝缘水平高、运行安全可靠、检修維护方便等特点。
　　ZN85-40.5型真空断路器符合GB/T 11022-1999《高压开关设备和控制设备标准的共用技术要求》、GB 1984-2003 《交流高压断路器》、IEC56《高压交流断路器》及JB/T3855-1996 《3.6-40.5户内交流高压真空断路器》的要求。

▎使用条件
　　环境温度：-10℃-+40℃
　　海拔高度不超过1000米
　　日平均温度不超过35℃
　　日平均相对环境湿度不超过95%
　　月平均相对环境湿度不超过90%
　　水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa
　　无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所，严酷条件下严酷度设计满足1类要求
　　注：超出上述正常使用条件时，用户可与制造厂协商确定

▎技术参数
1.开关设备技术参数

项目	单位	数值
额定电压	kV	40.5
1min工作耐压	kV	95
雷电冲击耐压	kV	185
主母线额定电流	A	1600-2000
分支母线额定电流	A	630-2000
额定短时耐受电流（4s）	kA	25,31.5
额定峰值耐受电流	kA	63,80
外形尺寸（宽x深x高）	mm	140028002600（常规）
重量（断路器柜）	kg	约重1480（常规）

2.ZN85-40.5真空断路器主要技术参数

项目	单位	数值
额定电压	kV	40.5
1min工作耐压	kV	95
雷电冲击耐压	kV	185
额定电流	A	1600-2000
额定短路开断电流	kA	630-2000
额定短路关合电流（峰值）	kA	25,31.5
额定短路开断电流次数	次	63,80
额定短时耐受电流	kA	140028002600（常规）
额定短路持续时间	s	4
额定峰值耐受电流	kA	63,80
机械寿命	次	10000
额定操作顺序		0-03.s-C0-180s-C0
开断时间	ms	≤80
