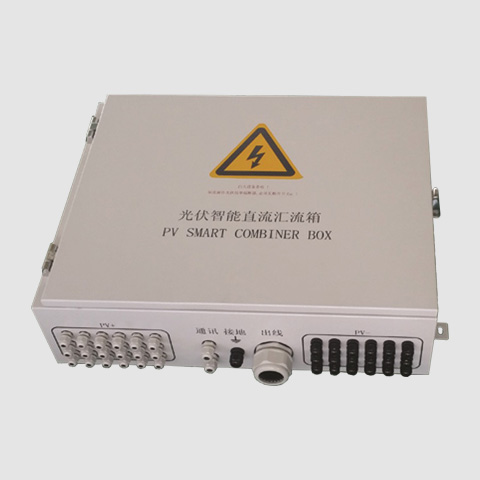

光伏直流汇流箱
2021/3/4
▎产品概述
智能光伏直流汇流箱用于连接光伏阵列及逆变器，提供防雷及过流保护，并监测光伏阵列的单串电流、电压、箱内温度及防雷器状态、断路器状态，智能光伏汇流箱内部设有超温或光伏串电流过大时总断路器跳脱功能，有效的防止由外围短路带来的损害。
在太阳能光伏发电系统中，为了减少太阳能光伏电池阵列与逆变器之间的连线，用户可以将一定数量、规格相同的光伏电池串联起来，组成一个个光伏串列，然后再将若干个光伏串列并联接入智能光伏汇流箱，在智能光伏汇流箱内汇流后，通过直流断路器输出，与光伏逆变器配套使用从而构成完整的光伏发电系统。
▎使用条件
环境温度：-15℃-+40℃，24h内的平均温度不得高于+35℃
室外安装使用，海拔高度不超过3000米，
大气条件：空气清洁，相对湿度在较高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但为考虑到温度变化，有可能会偶然也产生过度地凝露。
注：超出上述正常使用条件时，用户可与制造厂协商确定
▎技术参数
|
项目 |
单位 |
数值 |
|
输入路数 |
路 |
4,8,12,16（可定制） |
|
输入电流范围 |
A |
DC 0-±20 |
|
反应时间 |
s |
1 |
|
绝缘电阻 |
MΩ |
≥100 |
|
工频耐压 |
kV |
AC 2.5kV/1min，DC1kV/1min |
|
测量精度 |
|
0.5级、外部模拟量0.2级 |
|
温度系数 |
ppm/℃ |
300 |
|
RS485通讯 |
|
RS485/ModBus-RTU协议，4800/9600/19200/38400bps |
|
继电器输出 |
|
2组常开5A/AC250V（5A/DC 30V） |
|
开关量输入 |
|
2组外部状态输入（光耦或无源接点方式） |
|
模拟量输入 |
|
定制 |
|
较快响应时间 |
ms |
≤20 |
|
防护等级 |
|
IP65 |
