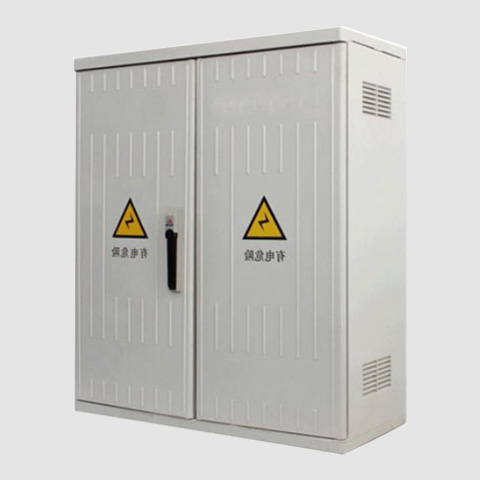

JP户外无功补偿综合配电柜
2021/3/5
▎产品概述
JP型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。
产品符合GB7251.12-2013、GB/T15576-2008，并通过了3C认证，是目前电网改造中理想的低压成套装置。JP系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。
▎使用条件
环境温度：-5℃-+40℃，24h内的平均温度不得高于+35℃
室内安装使用，海拔高度不超过3000米，
大气条件：空气清洁，相对湿度在较高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但为考虑到温度变化，有可能会偶然也产生过度地凝露。
设备安装时与垂直面的倾斜度不超过5度，设备应安装在无剧烈震动和冲击的地方，以及不足以让电器元件受到腐蚀的场所。
注：超出上述正常使用条件时，用户可与制造厂协商确定
▎技术参数
|
项目 |
单位 |
数值 |
|
额定工作电压 |
V |
400 |
|
额定绝缘电压 |
V |
660 |
|
额定频率 |
Hz |
50 |
|
配用变压器容量 |
kVA |
10,20,30,50,63,80,100,125,160,200,250,315,400,500,630 |
|
绝缘电阻 |
MΩ |
≥4 |
|
介电强度 |
|
主回路相对地为2.5kV，1分钟。辅助回路对地为2.5kV，1分钟 |
|
系统接地方式 |
|
中性点直接接地（TT系统） |
|
补偿方式 |
|
循环投切，编码投切，模糊控制自动投切 |
|
控制物理量 |
|
无功功率或无功电流 |
|
较快响应时间 |
ms |
≤20 |
|
防护等级 |
|
IP33 |
