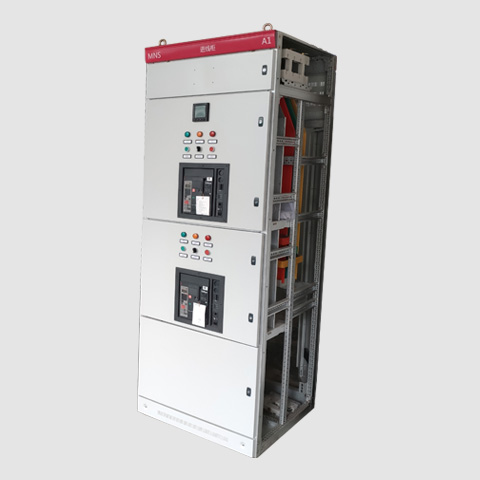

MNS低压抽出式开关柜
2021/3/5
▎产品概述
MNS开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。适用于交流50-60Hz、额定工作电压660V及以下的供电系统，用于发电、输电、电能转换和电能消耗设备的控制。
本装置符合IEC439、VDE0660第5部分和GB7251.1-2013《低压成套开关设备和控制设备》国家标准，JB/T9661-1999 《低压抽出式成套开关设备》专业标准。
本抽出式开关柜是结合我公司的GCS,GCK产品综合设计的一种综合性能极高的低压开关柜。设计紧凑，以较小的空间容纳较多的功能单元。
结构通用性强，组装灵活：经25mm为模数的C型材能满足各种结构形式、防护等级及使用环境的要求。
标准模块化设计：分别可组成保护、操作、转换、控制、测定、指示等功能单元，用户可根据需要任意选用组装。
安全性：采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
技术性能高：主要参数达到当代国际技术水平。
场地空间：三化程度高，可大大压缩储存和运输预制件的场地，能充分利用配电室空间。
装配方便：不需要特殊复杂工具。
▎使用条件
环境温度：-5℃-+40℃
海拔高度不超过2000米， 地震烈度：8度
大气条件：空气清洁，相对湿度在较高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但为考虑到温度变化，有可能会偶然也产生过度地凝露。
本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内（不超过24h）可达 +70℃，在这些极限温度下装置不应遭受到任何不可恢复的损伤，而且在正常的条件下应能正常工作。
注：超出上述正常使用条件时，用户可与制造厂协商确定
▎技术参数
1.技术参数
|
项目 |
单位 |
数值 |
|
主路额定工作电压 |
V |
380,660 |
|
辅路额定工作电压 |
V |
AC220,AC380,DC110,DC220 |
|
主电路额定绝缘电压 |
V |
400,690 |
|
主电路额定冲击耐受电压（1.2/50µs） |
kV |
6,8 |
|
额定工作电流（IP3X时，水平母线） |
A |
≤5000（单面操作）和≤3600（双面操作） |
|
额定工作电流（IP3X时，垂直母线） |
A |
1000（可抽出），2000（可插拔MCCB） |
|
额定短时耐受电流（水平母线） |
kA/1s |
50，65，80，100 |
|
额定短时耐受电流（垂直母线） |
kA/1s |
50，65，80 |
|
额定峰值耐受电流（水平母线） |
kA/1s |
105，143，176，220 |
|
额定峰值耐受电流（垂直母线） |
kA/1s |
105，143，176 |
2.开关抽屉柜容量
|
规格 |
塑壳开关较大电流（A） |
直接启动较大电动机控制功率（KW） |
（Y/∆）启动方式较大电动机控制功率（KW） |
有效安装空间（高x宽x深）（mm） |
|
8E/4 |
30(3P,4P) |
7.5 |
\ |
140*120*275 |
|
8E/2 |
50(3P,4P) |
15 |
7.5 |
140*260*275 |
|
8E |
225(3P),125(4P) |
30 |
22 |
160*505*275 |
|
12E* |
250(3P,4P) |
45 |
37 |
260*505*275 |
|
16E |
315(3P,4P) |
75 |
55 |
360*505*275 |
|
20E* |
315(3P,4P) |
110 |
75 |
460*505*275 |
|
24E |
400(3P,4P) |
160 |
110 |
560*505*275 |
