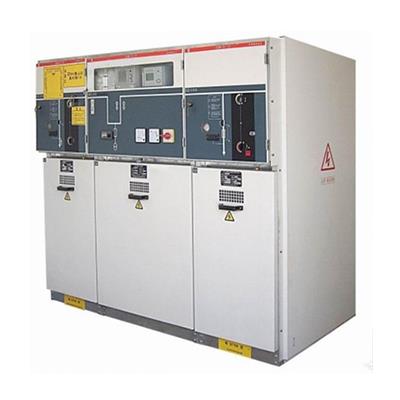

XGN15(HXGN)-12单元式六氟化硫环网开关设备
2021/3/4
▎产品概述
XGN15（HXGN）-12型交流高压六氟化硫环网开关柜（以下简称环网柜）广泛应用于工矿企业、高层建筑、住宅小区、学校等。作为10kv配电系统环网供电和终端配电用电。
环网柜中的六氟化硫负载开关或六氟化硫负载开关和熔断器组合装置可以闭合和断开额定负载电流，闭合额定短路电流，打开变压器空载电流。保险丝熔断后，31.5ka短路电流可以一次切断，以控制和保护电力系统。
▎使用条件
环境温度：-25℃-+40℃
海拔高度不超过1000米
日平均温度不超过35℃
日平均相对环境湿度不超过90%
地震水平加速度不大于0.4m/s，垂直加速度不大于0.2m/s
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所
注：超出上述正常使用条件时，用户可与制造厂协商确定
▎技术参数
|
项目 |
单位 |
数值 |
|
额定电压 |
kV |
12 |
|
1min工作耐压 |
kV |
42 |
|
雷电冲击耐压 |
kV |
75 |
|
额定频率 |
Hz |
50 |
|
主母线额定电流 |
A |
1250 |
|
分支母线额定电流 |
A |
630 |
|
额定短时耐受电流 |
kA |
25 |
|
额定短路持续时间 |
s |
2 |
|
额定峰值耐受电流 |
kA |
63 |
|
转移电流 |
A |
1500 |
|
防护等级 |
|
IP3X |
|
负荷开关机械寿命 |
order |
5000 |
|
接地开关机械寿命 |
order |
1000 |
|
负荷开关柜（宽x深x高） |
mm |
375(500,750)*1000*1400(1600,1850) |
|
低压室（高） |
mm |
450 |
|
断路器柜（宽x深x高） |
kg |
750*1000*2150 |
